Ficha
Cámara ultrarrápida
Dónde:
Centro Láser
Ubicación:
90A.00.097.0 (sala XANDRO del Centro Láser)
Tipología:
Infraestructura Científica
Responsable: David Muñoz
Correo electrónico:

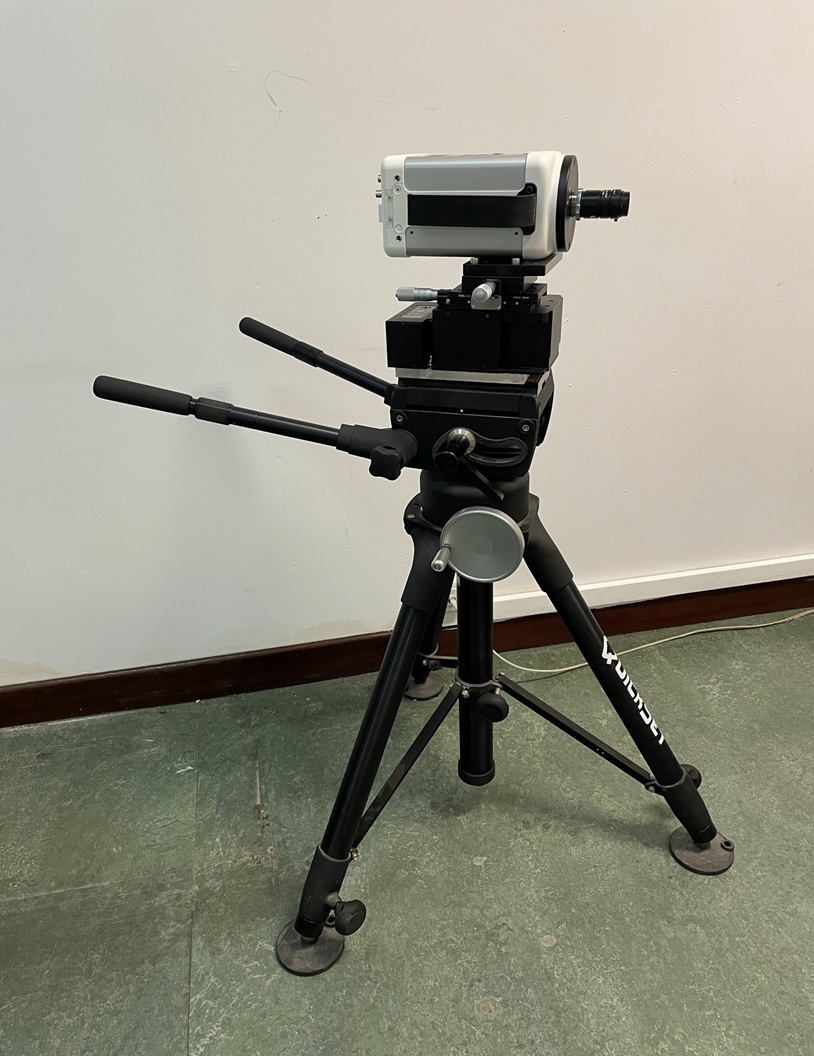

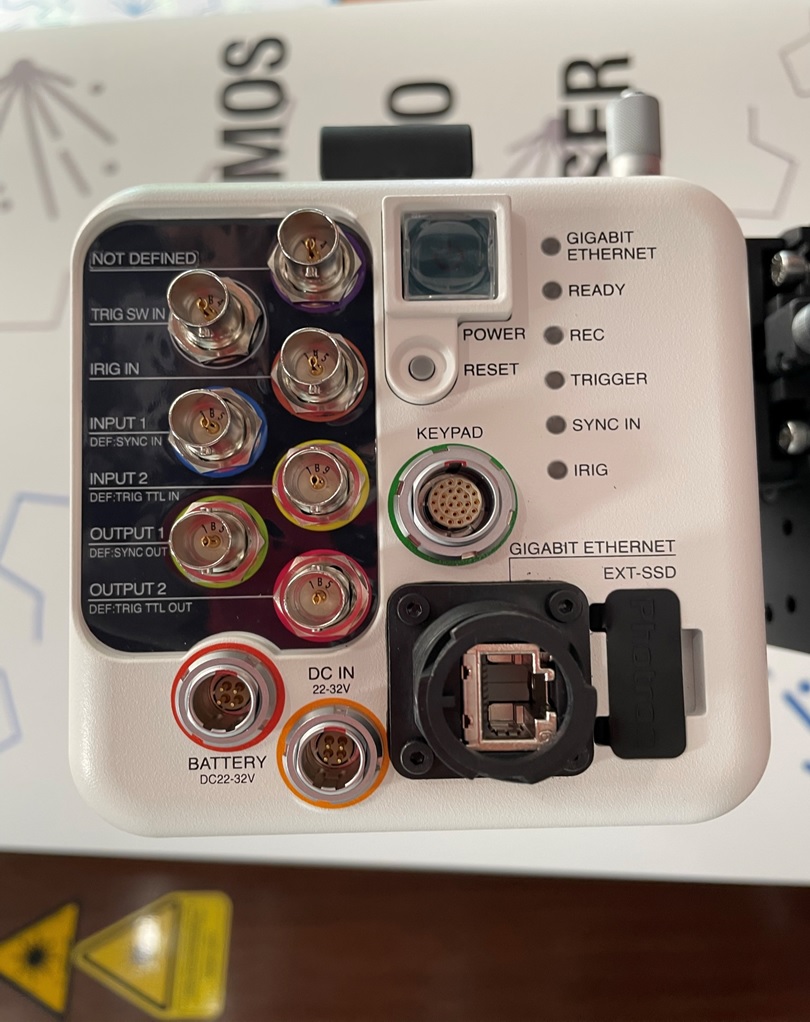

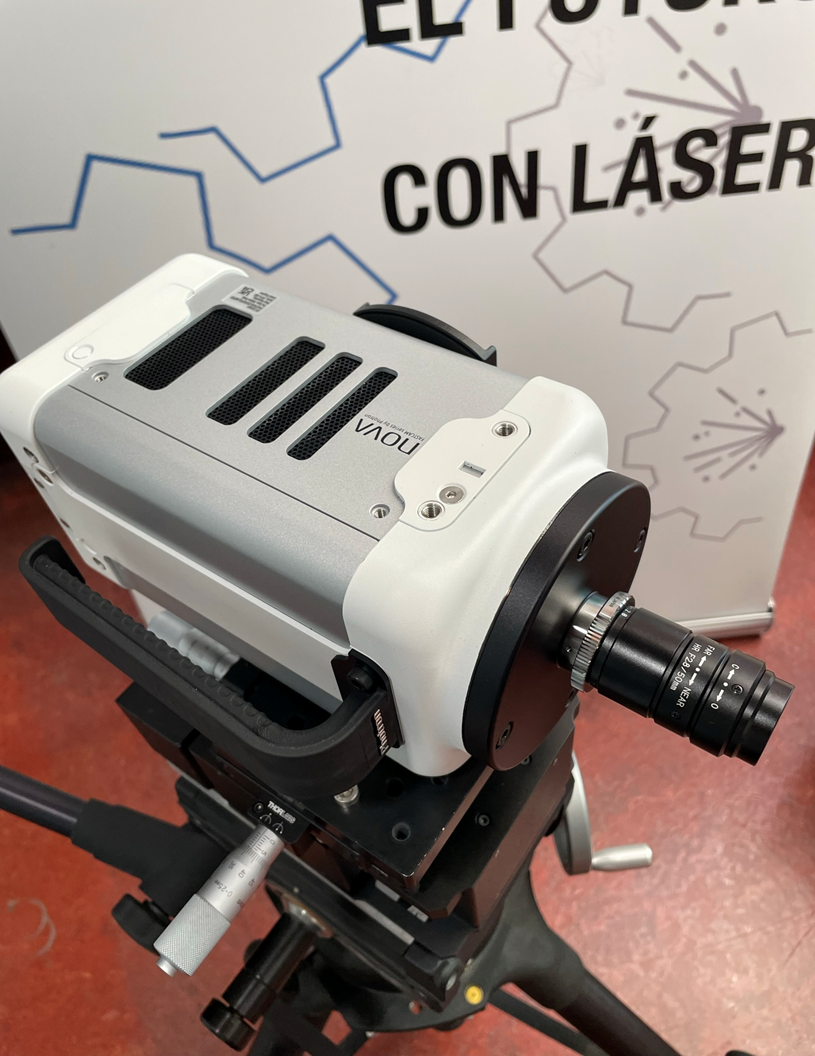

La infraestructura cuenta con una cámara CMOS monócroma (Photron FASTCAM NOVA S20) con memoria RAM de almacenamiento de 128 Gb, que permite grabar hasta 20000 fps con una resolución de 1Mpx, tiempos de exposición submicrosegundo y un rango dinámico de 10 bits. La resolución temporal se puede aumentar hasta superar el millón de fps, reduciendo la resolución digital. El equipamiento se complementa con un trípode de montaje, sistema de microposicionamiento, ópticas de enfoque y un sistema de iluminación LED (GSVITEC) consistente en tres fuentes independientes de 12000 lm cada una, con funcionamiento continuo o pulsado en tiempos submicrosegundo. Tanto la cámara y como el sistema de iluminación se pueden controlar y sincronizar mediante electrónica externa o usando la electrónica de control incluida en la cámara.
Manufactura aditiva e impresión de materiales, caracterización de impactos y balística, reacciones químicas y combustión, mecánica de fluidos, biomecánica, velocimetría de imágenes de partículas.
Permite la visualización y grabación de procesos a alta velocidad, convirtiéndose en una valiosa herramienta para la caracterización y estudio de experimentos dinámicos en escalas temporales inferiores al microsegundo. Una cámara de alta velocidad no difiere en su funcionamiento básico de una cámara habitual, consistiendo el sistema completo en una fuente de iluminación, un sistema óptico de enfoque y un detector digital. Sin embargo, frente a las tasas habituales de grabación de 30 o 60 fps en dispositivos domésticos, la cámara de alta velocidad puede alcanzar un número de frames por segundo 4 órdenes de magnitud mayor. Esto implica determinados retos tecnológicos como proporcionar una iluminación suficientemente elevada, concentrada y sincronizada con el sistema de grabación, así como manejar archivos de datos de gran formato. La infraestructura puede ser utilizada por el usuario externo en sus instalaciones, de manera sencilla e independiente.
El equipamiento se encuentra localizado en el Centro Láser, centro de investigación de la UPM con una amplia experiencia en el desarrollo de procesos láser para la industria. Las técnicas de imagen ultrarrápida (tanto en video continuo como combinadas con estroboscópica) permiten la caracterización y estudio de procesos láser de referencia en la industria, como manufactura aditiva, soldadura, taladrado, estudio de ondas elásticas generadas por láser en sólidos, etc. La cámara de alta velocidad se está utilizando actualmente para mejorar y fortalecer la oferta de parametrización de procesos que actualmente se realiza desde Centro Láser en el sector industrial.
Los sistemas de visión artifical son fundamentales en el desarrollo, implementación y mejora de entornos industriales digitalizados (Industria 4.0), dado que permiten una caracterización in-situ de los procesos desarrollados. En particular, la visión ultrarrápida es de gran utilidad en procesos industriales novedosos de fabricación aditiva, microfluídica o biotecnología, además de proporcionar información en sectores más tradicionales pero punteros como el aeroespacial o la industria de defensa.
